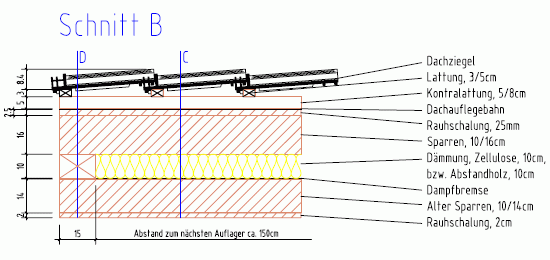

Schnitt B: Schnitt in Längsrichtung zum Sparren.

U-Wert: 0,18 W/m²K
Flächenanteil: 9,5%

Hier sieht man deutlich den Einfluss des Abstandholzes auf die Wärmebrücke.

 Zeichnung
 Isothermen
 Isothermen farbig
 Wärmestrom Vektoren
 Wärmestromdichte
