Mobile Photovoltaik - Inselanlage

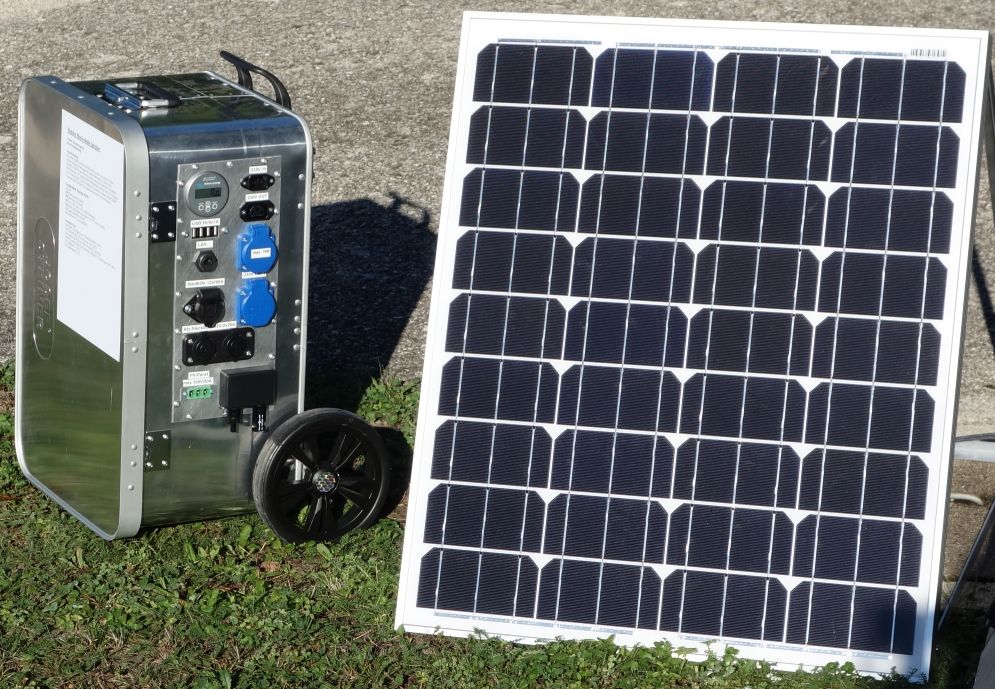

Symbolfoto (PV-Panele sind größer)
DSC02154 1

Kurzbeschreibung

Der mobile Speicher stellt in Verbindung mit PV-Panelen eine autarke Stromversorgung zur Verfügung. Der Speicher wird über die Photovoltaik mittels eines MPPT-Ladereglers geladen. Das ist um 30% effizienter als übliche 12V-PV-Konzepte und erlaubt den Einsatz kostengünstiger PV-Panele. Die Speichertechnologie ist Lithium-Eisen-Phosphat, dass erlaubt eine mobile Lösung und ist effizienter als übliche Blei-Technologie. Der Wechselrichter stellt 230V mit 500W zur Verfügung. Er ist bewusst kleiner dimensioniert um den Grundbedarf zu decken. Bei leeren Akkus schaltet die Anlage automatisch auf Netzversorgung um.



Anschlüsse

2x 12V Kfz-Buchse 20A

Zum Anschluss von beliebigen 12V-Geräten. z.B.: Notebook-Netzteil, Kühlbox, Autostaubsauger, Wasserkocher, Kaffeemaschine,

4x USB-Ladebuchse 4A

Zum Laden von Handy, Tablet und Vieles mehr.

Photovoltaik-Steckverbinder

Phoenix Contact DFK-IPC 16/ 2-ST-10,16 76A, bis 16mm²

Netz Ausgang

2x Schuko 230V 10A, Kaltgerätestecker

Netz Eingang

Kaltgerätebuchse 230V 10A

Starthilfe für Autobatterien

Startsystem Bikestart® BS11 90A



Komponenten

MPPT-Laderegler

Victron SmartSolar MPPT 100/50 für 600W PV-Modulleistung bei 12V.

Wechselrichter

Victron Phoenix 12/500 230V VE.Direct Schuko, 500W Ausgangsleistung

900W Spitzenleistung, ECO-Modus nur 1W Standby

Akkumulator

1280Wh LiFePO4 Batterie, 4x Einzelzellen mit BMS

GWL/Power WB-LYP100AHA LiFeYPO4 (3.2V/100Ah WIDE)

GWL/Power Simple Battery Management Board 4 cells (12V/60A)

Netz-Umschalter

HTRONIC Umschaltstation MPC1000

PV-Modul

2 Panele zu je 300Wp ergeben eine Anlagenleistung von 600Wp. (2x 1,65m²)

Kioto Power PE NEC 300 PERC mono black/black



Blackout-Vorsorge + Tiny house + Singe Wohnung + Grundlastabdeckung + Gartenhütte + Camping

Photovoltaik und Stromspeicher

Haus

Hier gibt es unzählige Systemanbieter. Auflistung folgt.

Wohnung

Wohnung - Netzabhängige Grundlastdeckung

Dieses kleine Panel ist eine einfache Plug&Play Lösung zur Reduktion der Stromkosten.

Weiteres in den FAQs bei Simon.



Wohnung - Lösungen mit Stromspeicher

Eine modulare und variable Lösung gibt es vom Solar Info Zentrum.

Die Akkus sind in 3 Versionen gestaltet, die sich nur in den Anschlüssen unterscheiden:

  1. Der Gleichstromakku benötigt eine direkte Leitung zu zwei oder drei Solarmodulen und gibt Wechselstrom ins Hausnetz ab.

  2. Der Wechelstromakku ist zeitgesteuert und kann unabhängig vom Standort der Module an einer Steckdose betrieben werden.

  3. Die Insellösung benötigt die Kabelverbindung zu zwei Solarmodulen und gibt den Strom über eine handelsübliche Schukosteckdose wieder ab, also eine vollwertige Steckdose für Haushaltsgeräte.

Man kann die Akkus an einer beliebigen Stelle in der Wohnung aufstellen. Für die Stromspeicher ist keine Lüftung notwendig.
Diesen Vorteil können sie insbesondere in Mietwohnungen nutzen.

PV-Modul 250W + Wechselrichter ca. 625,- € optional mit Stromspeicher ca. 1.800,- €
